明渠&非满管流量计QSD6537是澳大利亚UnidataPtyLtd公司研发的一款高精度的流量监测仪表，其测量的原理是速度面积法，专为明渠和非满管等领域的流速和流量监测而设计。QSD6537传感器集流速、超声波液位、压力液位、电导率测量、温度测量等功能为一体，通过超声波多普勒传感器测量流体流速，压力或超声波传感器测量液位，通过积算仪内置的20个坐标点模拟渠道的形状并计算出渠道的截面积，从而得出精准的流量。
明渠&非满管流量计QSD6537还具有温度补偿、压力补偿、坐标校正等功能。
由于其紧凑、坚固、低成本的特性，近几年来在市政地下管网、农田灌溉、海绵城市、黑臭水体处理、城市雨水收集及监测、污水处理厂、水文监测等领域得到了广泛的应用!
近年来我国在农业的灌区建设上，一直在不断的完善基础建设。其中引黄灌溉是规模最大，历时最久，影响最大的灌区民生工程。
（图为QSD6537在农田灌溉的应用）
引黄灌溉不同于其他的项目，由于黄河水域的特殊性，灌区的渠道及末端因为黄河水的泥沙沉积影响，经常性需要做清淤的工作。国家建立起合理的灌区水价体系的改革，对黄河水的流量监测需要更好方案去执行，保证计费的合理性及准确性。
（图为惠农渠叶盛段）
（图示为引黄灌区的支渠）
（图示为内蒙古引黄灌区主干道）
以往的黄河灌区的渠道流量监测一般采用非接触式仪表测量为主，抽水泵站采用电磁流量计或水表计量的方式测定流量值，作为水价收费的依据。
随着信息智能化，精准测量化，水价改革的要求对于测量来说，精度的需求越来越严格。
受限于测量方式，非接触式采用雷达波或者超声波的方式，采集的是河流的表面流速，准确性要低于接触式传感器测量的数值，这样测量的流量值因为流速精度的原因往往缺乏精准性。
若采用浸入式的传感器直接接触测量，流速的精度得以保证，相较于非接触的测量方式，浸入式能更精准的反应出水流的流速。
QSD6537可以测量如下数据：
流速；流量；液位（超声波）；液位（压力）；温度；电导率（EC）；倾斜度（传感器角度偏移）。
（图示为QSD6537原理图）
我司销售的QSD6537多普勒明渠流量计适用于渠道的流量监测，性能如下：

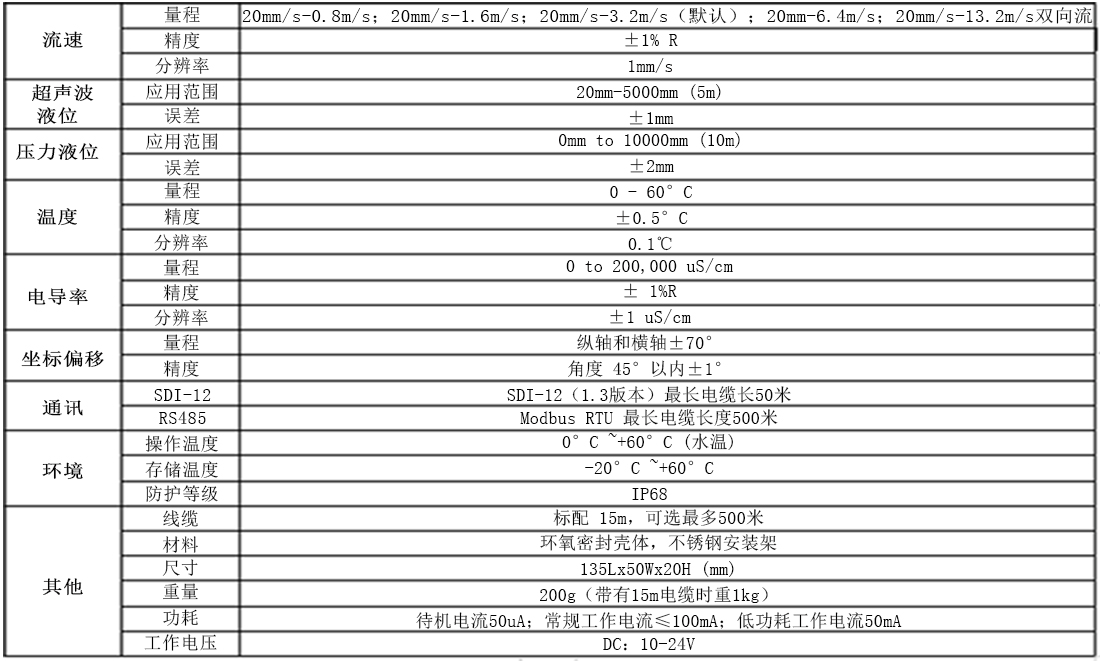

传感器性能：

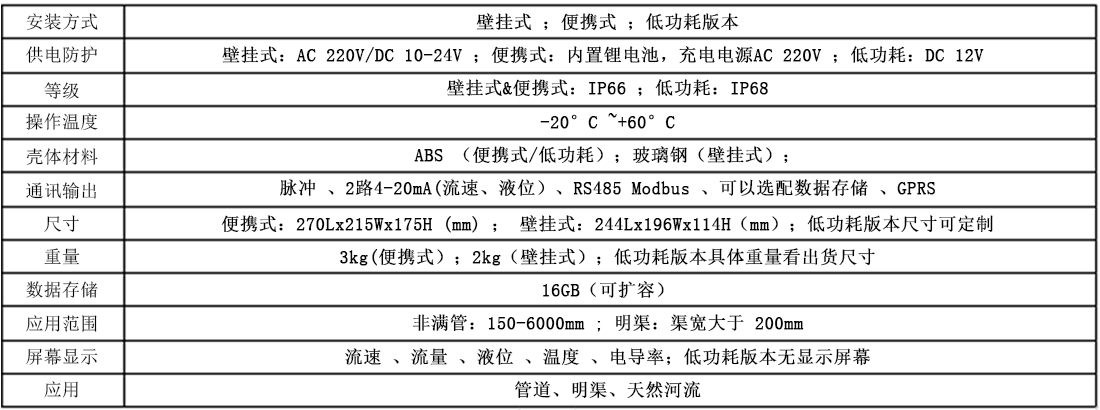

积算仪性能：
（安装示意图）
特点：
1.可测流速范围为 0.02-13.2m/s，精度±1%R，流速范围可选（上限为0.8/1.6/3.2/6.4/13.2m/s）。
2.正反双向流速均可测，有正负累计及净累计功能。
3.压力液位，量程为0-10m，误差±2mm；超声波液位，量测0.02-5m，误差±1mm。
4.压力补偿功能，当外界压力改变时，确保压力传感器测量液位的准确性。
5.内温度补偿功能，使测量更准确。
6.可测量液体的电导率。
7.采用数字处理（DSP）技术，使信号采集更稳定，流量测量更准确。
8.传感器为环氧树脂材质，整体灌封工艺，防护等级IP68。
9.内置水平仪传感器，从而测量传感器横向和纵向的角度偏移。
10.便携式内置锂电池，在完全充电的情况下可工作长达50个小时。
11.低功耗版本待机工作电流50uA，工作电流50mA，支持太阳能及电池供电。
12.通过内置20个点坐标模拟计算河道或渠道的截面积从而更精准的测量流量。
13.采用4.5寸彩色LCD显示器，可直观地查看瞬时流量，累计流量，流速，液位，温度，电导率值。
14.4~20mA、脉冲、RS485Modbus接口输出方式，可选配数据存储及GPRS。
15.数据存储卡标配16G，可扩容。存储的数据可直接使用Excel打开查看，无需转换格式。
兰睿仪器是一家集研发、生产、营销、服务为一体的专业超声波流量计专业制造企业。从事流量仪器生产20余年，具有先进的产品设计能力和丰富的现场应用经验，一直致力于高端系统解决方案的推广与革新。以其超前的研发理念和和先进的技术，给国内的城市排水和智慧水务提供了更宽的思路和解决方案。目前拥有兰睿仪器(上海)有限公司和兰睿仪器(大连)有限公司两家分支机构分别负责不同的领域和方向。
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
兰睿仪器（上海）有限公司
联系方式：021-67618991
联系人：徐经理
